Perovskit Lazer İşleme Kılavuzu

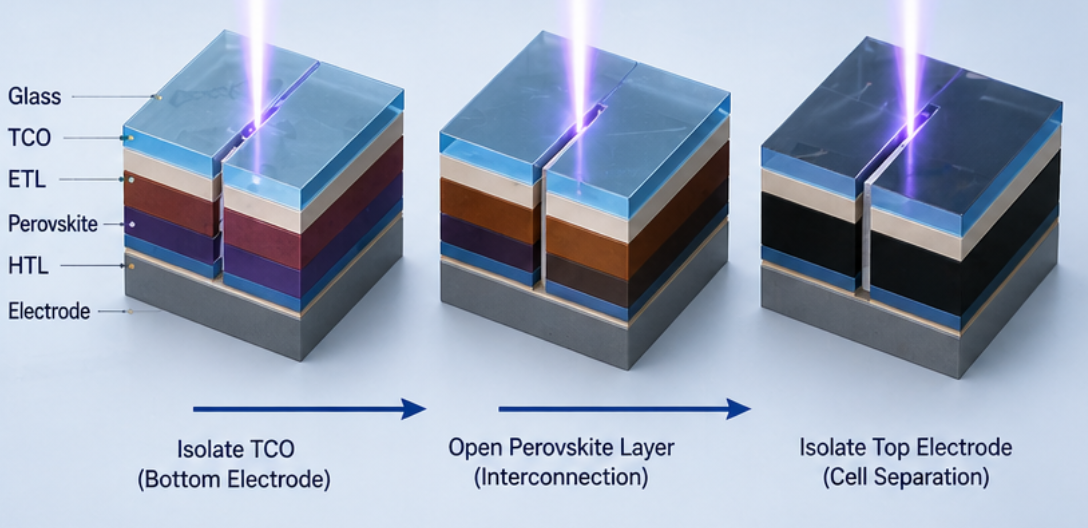

P1, P2 ve P3 Lazer Çizimi: Perovskit Güneş Pillerindeki Temel Farklar

P1, P2 ve P3 lazer kazıma işlemleri, perovskit güneş pili modülü üretiminde önemli desenleme adımlarıdır. Her adım farklı katmanları kaldırır ve ara bağlantı kalitesini, aktif alan kullanımını, yalıtım performansını ve nihai modül verimini doğrudan etkiler.

P1, P2 ve P3 Yazma İşlemlerinin Önemi

Perovskit güneş modüllerinde, pratik voltaj çıkışı elde etmek için tek tek hücrelerin seri bağlanması gerekir. Lazerle çizme işlemi, farklı malzeme katmanları arasında dar izolasyon ve ara bağlantı hatları oluşturur. Mekanik çizme ile karşılaştırıldığında, lazerle çizme daha iyi hassasiyet, daha küçük ölü alan, daha temiz işlem ve daha yüksek tekrarlanabilirlik sunar.

Ancak P1, P2 ve P3 aynı işlem değildir. Farklı üretim aşamalarında gerçekleşirler, farklı katmanları hedeflerler ve farklı lazer parametreleri gerektirirler. Yanlış lazer kaynağı veya işlem aralığı seçimi, zayıf yalıtıma, iletken katmanların hasar görmesine, katmanların eksik çıkarılmasına veya modülün kararsız performansına yol açabilir.

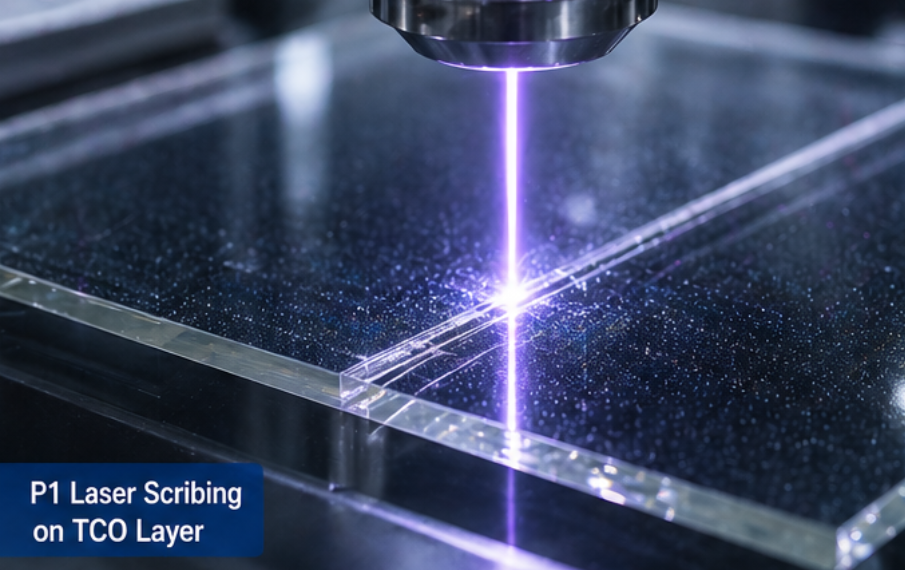

P1 Lazer Çizim Nedir?

P1 lazer kazıma işlemi genellikle FTO veya ITO kaplı cam gibi şeffaf iletken oksit tabakası üzerinde gerçekleştirilir. Amaç, perovskit fonksiyonel katmanları biriktirilmeden önce alt elektrodu izole etmek ve hücre şerit yapısını tanımlamaktır.

P1 işleminin en önemli zorluğu, iletken tabakayı cam alt tabakaya zarar vermeden temiz bir şekilde çıkarmaktır. İyi bir P1 işlemi, yüksek yalıtım direnci, dar kazıma genişliği, pürüzsüz kenarlar ve düşük partikül kirliliği sağlamalıdır.

• Hedef katman: TCO iletken katman

• Ana amaç: Alt elektrot izolasyonu

• Başlıca endişe: Cam hasarı olmadan temiz sökme

• Tipik gereksinim: Kararlı yalıtım ve dar hat genişliği

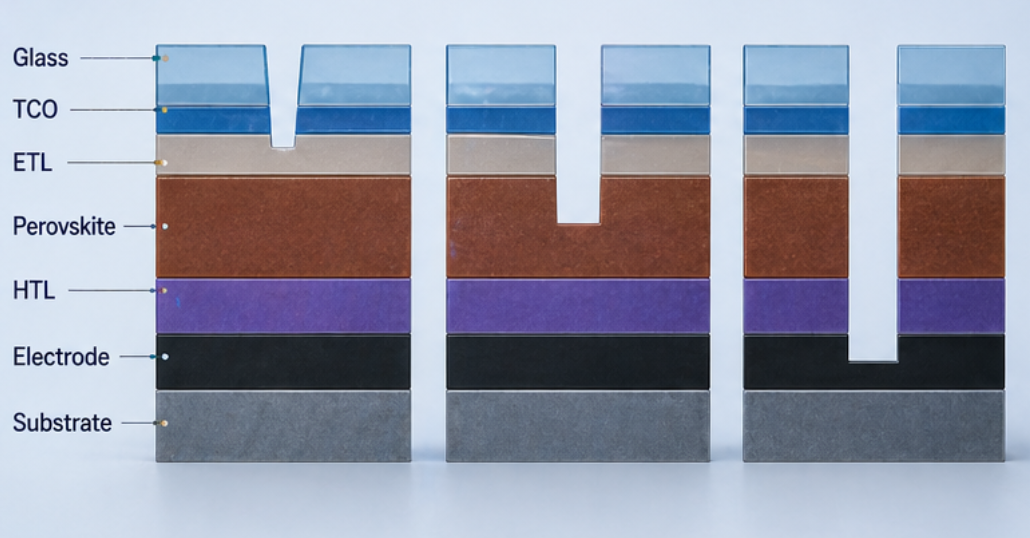

P2 Lazer Çizim Nedir?

Perovskit ve fonksiyonel katmanlar biriktirildikten sonra P2 lazer kazıma işlemi gerçekleştirilir. Amacı, üst elektrotun bitişik hücrenin alt elektrotuyla temas edebilmesi için fonksiyonel katmanlar boyunca dar bir kanal açmaktır. Bu adım, seri ara bağlantının oluşturulması için kritik öneme sahiptir.

P2 genellikle P1'den daha hassastır çünkü lazer, alt iletken katmana zarar vermeden hedef katmanları kaldırmalıdır. P2 kaldırma işlemi tamamlanmazsa, temas direnci artabilir. Lazer enerjisi çok yüksekse, TCO katmanına zarar verebilir veya termal kusurlar oluşturabilir.

• Hedef katman: Perovskit ve taşıma katmanları

• Ana amaç: Bağlantı kanalı oluşumu

• Başlıca endişe: TCO hasarı olmadan seçici kaldırma

• Tipik gereksinim: Düşük temas direnci ve temiz kenar kalitesi

P3 Lazer Çizim Nedir?

P3 lazer kazıma işlemi genellikle arka elektrot yerleştirildikten sonra gerçekleştirilir. Amaç, hücre izolasyonunu tamamlamak için üst elektrotu ve fonksiyonel katmanları ayırmaktır. P3, kısa devreleri önlemeye yardımcı olur ve modülün bitişik hücreler arasında uygun elektriksel izolasyona sahip olmasını sağlar.

İstikrarlı bir P3 işlemi, iyi kenar kalitesini korurken ve yakındaki ara bağlantı bölgelerine zarar vermekten kaçınırken, hedef alandaki elektrot katmanını tamamen kaldırmalıdır. Kötü P3 kazıma işlemi, kaçak akıma, kararsız yalıtıma veya modül güvenilirliğinin azalmasına neden olabilir.

• Hedef katman: Arka elektrot ve fonksiyonel katmanlar

• Ana amaç: Son hücre izolasyonu

• Başlıca endişe: Aşırı termal hasar olmadan tam ayırma

• Tipik gereksinim: Yüksek yalıtım ve güvenilir modül ayrımı

P1, P2 ve P3 Karşılaştırması: Temel Analiz

Alıcılar Ekipman Seçerken Nelere Dikkat Etmelidir?

Perovskit lazer kazıma ekipmanı seçerken, alıcılar yalnızca makinenin P1, P2 ve P3'ü destekleyip desteklemediğini sormamalıdır. Ayrıca her bir işlemin benzer malzeme yığınlarıyla doğrulanıp doğrulanmadığını da kontrol etmelidirler. Lazer kaynağı, dalga boyu, darbe genişliği, tarama yöntemi, görüş hizalaması ve hareket platformu, eksiksiz bir işlem çözümü olarak birlikte çalışmalıdır.

Ar-Ge kullanıcıları için esneklik ve reçete ayarlaması önemlidir. Pilot hat kullanıcıları için tekrarlanabilirlik, otomatik hizalama ve proses veri yönetimi daha da önem kazanır. Üretim kullanıcıları için ise verimlilik, verim istikrarlılığı, bakım kolaylığı ve diğer proses ekipmanlarıyla entegrasyon dikkatlice değerlendirilmelidir.

Önerilen Alıcı Kontrol Listesi

• Bu ekipman, ayrı işlem reçeteleriyle P1, P2 ve P3'ü destekleyebilir mi?

• Tedarikçi benzer perovskit malzeme katmanlarını test etti mi?

• Tekrarlanabilir şekilde hangi çizim genişliği ve konumlandırma hassasiyeti elde edilebilir?

• Sistem otomatik görüş hizalamasını destekliyor mu?

• Makine, Ar-Ge kullanımından pilot üretim hattı gereksinimlerine uygun hale getirilebilir mi?

• Tedarikçi mikroskop görüntüleri ve elektriksel test verileri sağlayabilir mi?

• Bu ekipman, gelecekteki P4 uç noktası silme işlemi veya tam hat entegrasyonu için mi tasarlandı?

Çözüm

P1, P2 ve P3 lazerle çizme işlemleri, perovskit güneş pili modülü üretiminde birbirinden farklı ancak yakından bağlantılı üç adımdır. P1, alt elektrot izolasyonunu tanımlar, P2 ara bağlantı kanalını oluşturur ve P3 son hücre ayrımını tamamlar. Alıcılar için en iyi ekipman, yalnızca lazer donanımı değil, aynı zamanda proses testi, hizalama kontrolü, istikrarlı çizme kalitesi ve Ar-Ge, pilot hat ve ölçeklenebilir üretim için yükseltme esnekliği de sağlamalıdır.
