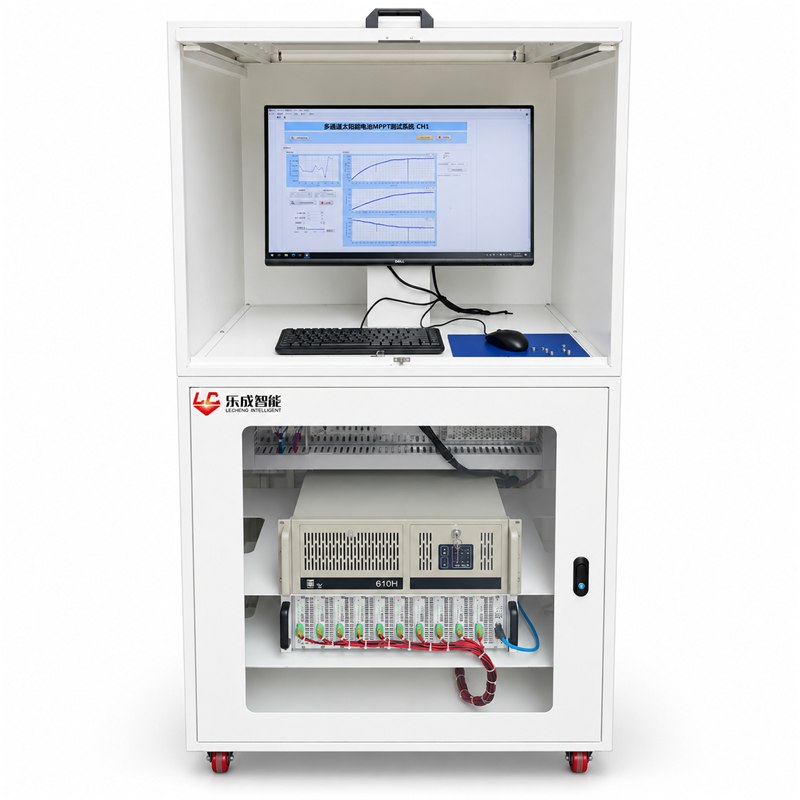

Çok Kanallı PV Modülü IV+MPPT Kararlı Durum Test Sistemi, Lecheng Intelligent tarafından gelişmiş fotovoltaik araştırma ve güvenilirlik değerlendirmesi için geliştirilmiş yüksek hassasiyetli bir test platformudur. Sistem, özellikle perovskit, tandem ve ince film fotovoltaik cihazlar için tasarlanmış olup, küçük alanlı cihazlardan standart mini modüllere kadar kapsamlı testleri desteklemektedir.
Sistem, AAA sınıfı LED sabit durum güneş simülatörü, çok kanallı kaynak ölçer üniteleri, bağımsız sıcaklık kontrol modülleri ve akıllı otomasyon yazılımını entegre ederek, kontrollü aydınlatma ve çevre koşulları altında eş zamanlı IV karakterizasyonu, MPPT takibi ve uzun vadeli kararlılık izleme olanağı sağlar.
Geleneksel tek kanallı test düzeneklerinin aksine, bu platform 19 adede kadar bağımsız olarak kontrol edilebilen kanalı destekleyerek tek bir deneyde birden fazla numunenin paralel olarak test edilmesine olanak tanır. Bu, veri işleme hızını önemli ölçüde artırır ve Ar-Ge doğrulama döngülerini kısaltır; bu da onu perovskit malzeme taraması, süreç optimizasyonu ve ömür değerlendirmesi için ideal hale getirir.
Sistem, ileri ve geri IV taramayı, 9 noktalı uyum yöntemlerini ve özelleştirilebilir tarama aralıklarını destekler. Her kanal bağımsız olarak çalışır ve aynı test çalışması içinde farklı cihazlar için esnek parametre yapılandırmasına olanak tanır.
Elektrik Test Yetenekleri
| Parametre | Özellikler |
|---|---|
| Test Kanalları | 19'a kadar (özelleştirilebilir) |
| Kanal başına puanlar | 8 noktalı röle taraması |
| Voltaj Aralığı | 20–60 V (özelleştirilebilir) |
| Mevcut Aralık | 1 A'ya kadar |
| Kanal Gücü | 20 W |
| Ölçüm Doğruluğu | %0,1 |
Tüm kanallar için gerçek zamanlı IV ve PV eğrileri eş zamanlı olarak görüntülenir ve kaydedilir; anormal durumlarda anında alarm verilir.
Perovskit güneş pillerinde yaygın olarak gözlemlenen histerezis ve geçici davranış sorunlarını gidermek için sistem, birden fazla MPPT algoritmasını entegre eder.
Desteklenen MPPT Algoritmaları
| Algoritma | Başvuru |
|---|---|
| Bozma ve Gözlem (P&O) | Genel MPPT izleme |
| Artımlı İletkenlik (IncCond) | Yüksek hassasiyetli dinamik izleme |
| Sabit Gerilim (CV) | Kararlı çalışma noktası testi |
Bu algoritmalar, sabit aydınlatma altında ve uzun süreli yaşlandırma deneyleri sırasında maksimum güç noktasının doğru bir şekilde izlenmesini sağlar.
Her test kanalı, hassas termal düzenleme ve izleme sağlayan bağımsız bir sıcaklık kontrol modülü ile donatılmıştır.
Sıcaklık Kontrol Özellikleri
| Parametre | Özellikler |
|---|---|
| Sıcaklık Aralığı | -10°C ila 100°C |
| Kontrol Doğruluğu | ±2°C |
| Sıcaklık İzleme | Gerçek zamanlı eğri gösterimi |
| Soğutma Yeteneği | Hızlı soğutma destekleniyor |
| İsteğe Bağlı Modüller | Nem kontrolü (%20–80 bağıl nem) |
Bu, yüksek sıcaklık, düşük sıcaklık ve birleşik ışık-termal stres koşulları altında fotovoltaik modül performansının ve bozulmasının doğru bir şekilde değerlendirilmesine olanak tanır.
Sistem, tamamen otomatikleştirilmiş test iş akışlarını destekleyen, şirket içinde geliştirilmiş akıllı bir yazılım platformu tarafından desteklenmektedir.
Yazılım Yetenekleri
| İşlev | Tanım |
|---|---|
| Otomatik Planlama | Süreli IV ve MPPT testleri |
| Veri Depolama | Otomatik adlandırma ve arşivleme |
| Veri Dışa Aktarımı | Bağımsız veya birleştirilmiş kanal verileri |
| Görselleştirme | IV, PV ve sıcaklık eğrileri |
| Alarm Sistemi | Gerçek zamanlı anormal durum uyarıları |
| Çalışma Modu | 7×24 gözetimsiz test |
Bu yazılım mimarisi, uzun vadeli istikrar çalışmaları sırasında yüksek veri bütünlüğü ve izlenebilirliği sağlar.
Yüksek Verimli Paralel Test
Birden fazla kanal aynı anda çalışarak deney verimliliğini önemli ölçüde artırır.
Perovskit Odaklı Tasarım
MPPT algoritmaları ve histerezis duyarlı IV testleri, perovskit cihazlar için optimize edilmiştir.
Esnek Cihaz Uyumluluğu
Cam ve esnek alt tabakaları, küçük cihazları (≤25×25 mm) ve 250×250 mm'ye kadar modülleri destekler.
Modüler ve Özelleştirilebilir Mimari
Donanım ve yazılım yapılandırmaları, belirli Ar-Ge senaryolarına göre uyarlanabilir.
Uzun Vadeli Güvenilirlik
Sürekli çalışma, istikrarlı veri toplama ve çevresel kontrol için tasarlanmıştır.
Çok Kanallı PV Modülü IV+MPPT Kararlı Durum Test Sistemi aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
Perovskit güneş pili malzemesi taraması
Lazerle çizilmiş perovskit cihaz performans değerlendirmesi
İnce film ve tandem fotovoltaik modül kararlılık testi
Uzun süreli ışık maruziyeti ve ömür değerlendirmesi
Pilot hatlarda süreç optimizasyonu ve kalite kontrolü
Üniversite laboratuvarları ve fotovoltaik araştırma enstitüleri
| Kategori | Özellikler |
|---|---|
| Işık kaynağı | AAA sınıfı LED sabit durumlu güneş simülatörü |
| Test Kanalları | 19'a kadar bağımsız kanal |
| IV Doğruluk | %0,1 |
| MPPT Algoritmaları | P&O / IncCond / CV |
| Sıcaklık Aralığı | -10°C ila 100°C |
| Nem Kontrolü | İsteğe bağlı (%20–80 bağıl nem) |
| Cihaz Boyutu | ≤25×25 mm ila 250×250 mm |
| Veri Yönetimi | Otomatik kaydetme ve dışa aktarma |
| Çalışma Modu | 7/24 gözetimsiz |
| Özelleştirme | Donanım ve yazılım yapılandırılabilir. |
Çok kanallı tasarım, paralel IV ve MPPT testine olanak tanır. 3A LED simülatörü, istikrarlı AM1.5G aydınlatması sağlar. Bağımsız 25–100°C kontrolü, her modülün kararlı kalmasını sağlar. Esnek testler için 50x50 mm ile 300x300 mm arasındaki modülleri destekler.
DahaLED simülatörü, kararlı ışınım şiddetiyle hassas AM1.5G çıkışı sağlar. Ayarlanabilir yoğunluk, PV malzemeleri için esnek test imkanı sağlar. Gerçek zamanlı LED sıcaklık kontrolü, tutarlı ışık kalitesini korur. Temiz arayüz, kolay spektral ve ışınım ayarlamalarına olanak tanır.
Daha1. AM0 aydınlatma, termal tabla ve test sistemi tek bir kabin içinde entegre edilmiştir. 2. -180°C ile +150°C arasındaki aşırı sıcaklık simülasyonu ile A Sınıfı AM0 spektrumu. 3. Çok kanallı IV ve MPPT testleri, yüksek verimli uzay fotovoltaik değerlendirmesine olanak tanır. 4. Otomatik yazılım, 7/24 gözetimsiz stabilite ve eskime testlerini destekler.
Daha1. Optik şekillendirme, gerçek paralel ışık sağlar.<5° collimation. 2. A+ sınıfı spektrum, perovskit tepki testinin doğruluğunu sağlar. 3. Geniş, 300×300 mm'lik homojen alan, cihaz ve modül araştırmalarını desteklemektedir. 4. Çift sabit ve darbeli modlar, verimlilik ve kararlılık testlerine olanak tanır.
